Eksplorasi wilayah perairan memerlukan pemahaman yang mendalam mengenai bentuk topografi serta karakteristik fisik di bawah permukaan air. Wilayah perairan yang luas dan dinamis tidak dapat dijumpai secara langsung tanpa bantuan peralatan khusus. Oleh karena itu, kegiatan pemetaan bawah laut menjadi langkah utama dalam mengumpulkan data spasial yang presisi untuk kebutuhan navigasi, konstruksi perairan, dan penelitian ilmiah.
Metode Utama dalam Pemetaan Bawah Laut
Pendekatan akuisisi data di wilayah perairan melibatkan berbagai metode ilmiah yang disesuaikan dengan kondisi kedalaman dan karakteristik area kerja.
1. Pengukuran Akustik Terestrial
Metode akustik memanfaatkan sifat gelombang suara yang dapat merambat secara efektif di dalam medium air. Pengukuran dilakukan dengan memancarkan pulsa suara dari permukaan menuju dasar perairan dan mengukur waktu pantulannya. Metode ini menjadi acuan standar dalam menentukan elevasi dasar perairan secara sistematis. Kecepatan serta kerapatan pengukuran akustik ini mempermudah identifikasi profil kedalaman area survey.
2. Penginderaan Jauh Optik
Pada area perairan pantai yang dangkal dan jernih, metode penginderaan jauh optik dapat diterapkan dengan memanfaatkan spektrum cahaya. Sensor yang terpasang pada satelit atau pesawat udara merekam intensitas pantulan cahaya matahari yang menembus kolom air. Metode pemetaan bawah laut secara optik ini sangat efisien untuk memetakan area pesisir yang sulit dijangkau oleh kapal survey. Efisiensi waktu dan jangkauan area menjadi keunggulan utama dari pendekatan ini.
3. Pemetaan Geofisika Sub-Permukaan
Metode geofisika difokuskan untuk mengetahui struktur serta lapisan tanah di bawah permukaan dasar perairan. Dengan memanfaatkan gelombang suara frekuensi rendah, sinyal mampu menembus lapisan sedimen hingga kedalaman tertentu. Informasi penampang tanah ini memberikan gambaran mengenai susunan geologi bawah air. Penetrasi sinyal membantu menentukan daya dukung lapisan tanah secara menyeluruh.
4. Pemetaan Berbasis Wahana Tanpa Awak
Penggunaan wahana tanpa awak seperti Autonomous Underwater Vehicle (AUV) memungkinkan pemetaan dilakukan pada kedalaman ekstrem. Wahana ini bergerak secara mandiri mengikuti rute yang telah diprogramkan untuk mengumpulkan data dari jarak dekat. Metode pemetaan bawah laut ini menghasilkan tingkat kerapatan data yang sangat tinggi pada area yang berbahaya bagi penyelam. Mobilitas wahana tanpa awak memperluas jangkauan pemetaan wilayah laut dalam.
Baca Juga: 5 Metode Pengukuran Arus Laut yang Paling Akurat untuk Pemetaan Pesisir
Teknologi Canggih untuk Akuisisi Data Perairan
Perkembangan instrumen modern terus meningkatkan efisiensi dan akurasi proses pengumpulan data spasial bawah air.
1. Multibeam Echosounder (MBES)

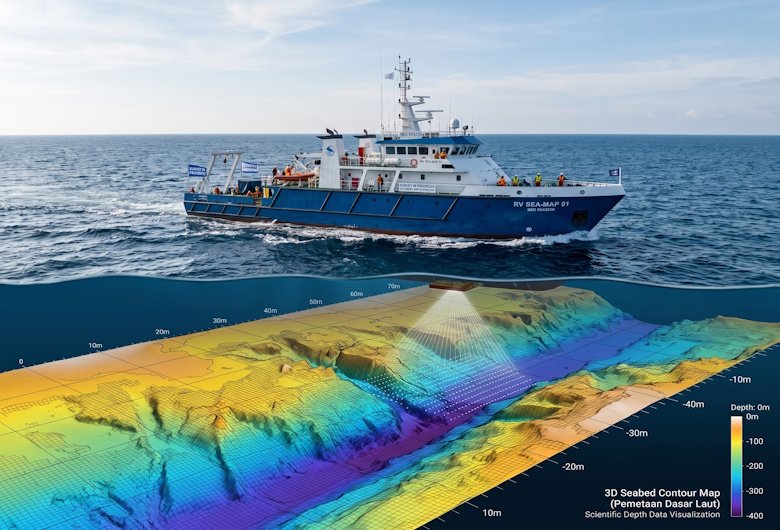

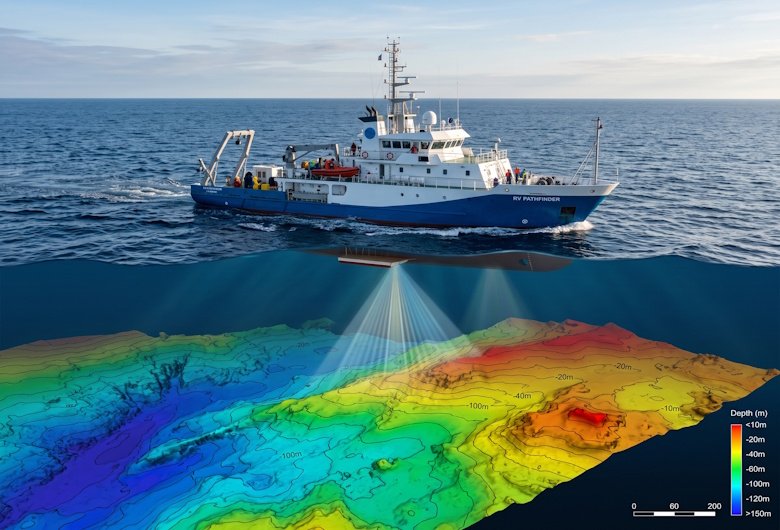

Instrumen Multibeam Echosounder memancarkan ratusan berkas gelombang suara membentuk sudut kipas dalam satu kali pancaran. Teknologi ini mampu menutup seluruh permukaan dasar perairan secara padat tanpa menyisakan celah kosong di antara jalur pemetaan. Hasil pengukuran MBES menyajikan data kerapatan tinggi untuk membentuk model tiga dimensi. Kecepatan akuisisi MBES memangkas durasi pengerjaan survey secara signifikan.
2. Side Scan Sonar (SSS)
Side Scan Sonar merupakan instrumen akustik yang dirancang khusus untuk menghasilkan citra visual permukaan dasar perairan. Alat ini memancarkan sinyal ke arah samping kapal survey dan mengukur intensitas pantulan kembali dari objek di dasar laut. Citra yang dihasilkan menyerupai foto udara dan mampu menampilkan bentuk tekstur material secara jelas. Keberadaan teknologi ini mempermudah identifikasi rintangan bawah air.
3. Sub-Bottom Profiler (SBP)
Sub-Bottom Profiler berfungsi untuk menganalisis stratigrafi atau perlapisan sedimen di bawah dasar perairan. Instrumen ini memancarkan energi akustik yang mampu menembus batuan dan lumpur dasar laut. Data yang dihasilkan berupa penampang melintang lapisan tanah yang memperlihatkan ketebalan sedimen secara detail. Teknologi SBP menjadi sarana penting dalam analisis geoteknik perairan.
4. Airborne LiDAR Bathymetry (ALB)
Teknologi ALB menggunakan sinar laser hijau yang dipancarkan dari pesawat udara atau drone untuk mengukur kedalaman air dangkal. Sinar laser menembus permukaan air hingga memantul kembali dari dasar laut ke sensor penerima. Penggunaan ALB sangat ideal untuk memetakan zona transisi antara daratan dan lautan yang penuh dengan terumbu karang. Kepraktisan ALB mempercepat pemetaan garis pantai secara terpadu.
Baca Juga: Apa Itu Batimetri? Pengertian, Fungsi, dan Peranannya dalam Pemetaan Perairan
Data yang Dihasilkan dari Pemetaan Bawah Laut
Proses akuisisi dan pengolahan data menghasilkan berbagai produk informasi spasial yang siap digunakan untuk berbagai keperluan rekayasa.
1. Peta Kontur Kedalaman dan Model DEM 3D
Produk utama dari survey ini adalah peta garis kontur yang menunjukkan variasi tingkat kedalaman air. Data titik koordinat juga diolah menjadi Digital Elevation Model (DEM) tiga dimensi yang menggambarkan bentuk relief dasar perairan secara aktual. Visualisasi tiga dimensi ini mempermudah evaluasi bentuk kemiringan lereng dan palung laut. Informasi elevasi menjadi acuan dasar dalam setiap perencanaan fisik.
2. Mosaik Citra Akustik Permukaan
Data hasil rekaman Side Scan Sonar digabungkan menjadi satu kesatuan mosaik citra akustik berresolusi tinggi. Mosaik ini memberikan informasi mengenai sebaran jenis material dasar perairan, seperti lumpur, pasir, atau batuan keras. Citra permukaan ini juga memetakan lokasi keberadaan objek asing seperti kerangka kapal atau pipa. Informasi tekstur tanah memperjelas kondisi fisik area survey.
3. Profil Stratigrafi Lapisan Sedimen
Pengolahan data Sub-Bottom Profiler menghasilkan penampang melintang yang menggambarkan ketebalan dan jenis perlapisan tanah sub-permukaan. Data ini memberikan informasi penting mengenai kedalaman lapisan batuan keras serta keberadaan rongga atau gas dangkal. Penampang stratigrafi menjadi masukan krusial bagi perhitungan stabilitas pondasi bangunan. Risiko kegagalan struktur dapat diminimalkan dengan data ini.
4. Inventarisasi Rintangan dan Bahaya Navigasi
Proses pemetaan bawah laut menghasilkan peta inventarisasi lokasi objek berbahaya yang berada di dasar perairan. Informasi ini mencakup koordinat presisi dari terumbu karang terjal, bangkai kapal, maupun kabel utilitas bawah laut. Peta bahaya navigasi ini menjadi acuan penting untuk menjamin keselamatan alur pelayaran kapal. Keberadaan peta rintangan mencegah terjadinya kecelakaan laut.
Baca Juga: Apa Itu Hidro Oseanografi? Memahami Ilmu di Balik Pemetaan dan Studi Perairan
Penerapan Kontrol Kualitas dan Pengolahan Data
Keandalan seluruh keluaran data sangat ditentukan oleh penerapan prosedur kontrol kualitas yang ketat selama alur pengerjaan.
1. Kalibrasi Sistem dan Pengukuran Kecepatan Suara
Sebelum kegiatan pemetaan dimulai, seluruh sensor harus melalui proses kalibrasi posisi dan orientasi (patch test). Pengukuran profil kecepatan suara di dalam air (Sound Velocity Profile) dilakukan secara rutin untuk mengoreksi pembiasan gelombang suara. Langkah koreksi ini memastikan bahwa data kedalaman bebas dari distorsi pembiasan fisika air. Kalibrasi yang tepat menjaga konsistensi akurasi hasil pemetaan.
2. Pengikatan Datum Vertikal dan Posisi Horizontal
Titik koordinat horizontal diikatkan pada sistem jaring kontrol geodesi menggunakan navigasi satelit presisi tinggi. Sementara itu, nilai kedalaman vertikal di koreksi terhadap datum pasang surut air laut yang disepakati, seperti Mean Sea Level (MSL) atau Lowest Astronomical Tide (LAT). Pengikatan acuan standar ini memastikan data dapat diintegrasikan dengan peta laut resmi. Keseragaman datum mempermudah koordinasi antar-instansi terkait.
3. Pembersihan Sinyal Pengganggu (Data Filtering)
Data mentah akustik sering kali mengandung gangguan sinyal yang berasal dari biota laut, gelembung udara, atau guncangan kapal. Proses pembersihan data dilakukan untuk membuang titik-titik data anomali yang tidak merepresentasikan kondisi dasar laut sebenarnya. Pembersihan sinyal menghasilkan model permukaan dasar laut yang rapi dan presisi. Ketelitian proses filtering menentukan tingkat kejujuran representasi data.
4. Evaluasi Ketidakpastian Data (Total Propagated Uncertainty)
Tahap akhir pengolahan data melibatkan perhitungan ketidakpastian posisi dan kedalaman secara menyeluruh. Analisis ini menguji apakah sebaran titik data telah memenuhi standar ketelitian hidrografi yang berlaku secara internasional. Hasil evaluasi disajikan dalam bentuk dokumen laporan kontrol kualitas sebagai jaminan keandalan data. Evaluasi ini memberikan kepastian kualitas bagi pengguna data spasial.
Baca Juga: Geometa Jasa Pemetaan Batimetri: Data Kedalaman Akurat untuk Pelabuhan, Dermaga, dan Reklamasi
Kesimpulan
Pelaksanaan pemetaan bawah laut merupakan proses fundamental dalam menyediakan data spasial perairan yang akurat dan terukur. Melalui penerapan kombinasi metode akustik, optik, dan geofisika serta didukung teknologi modern, berbagai data seperti peta kontur batimetri, citra permukaan, dan profil sedimen dapat dihasilkan secara presisi. Ketersediaan informasi spasial yang komprehensif ini mendukung efisiensi perencanaan infrastruktur perairan, menjamin keselamatan navigasi, serta menjaga kelestarian lingkungan maritim secara berkelanjutan.
