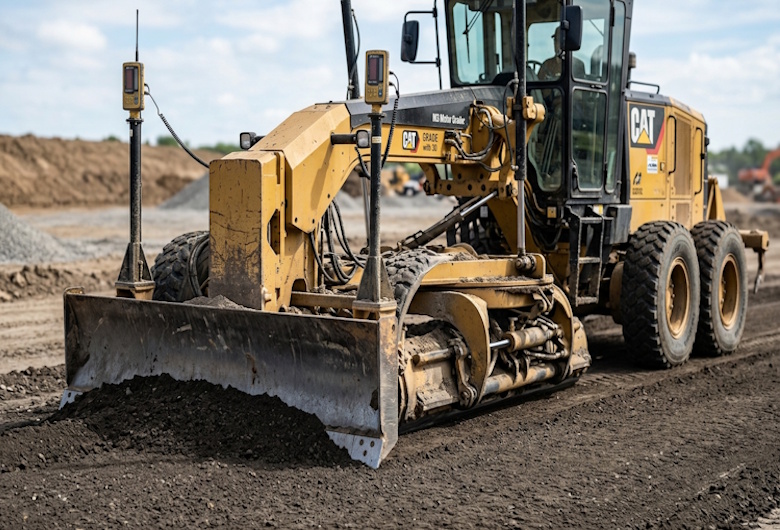

PT Geomatik Anugerah Semesta (Geometa) terus menjadi pelopor dalam mengedukasi dan menerapkan teknologi alat berat modern demi efisiensi konstruksi. Salah satu aspek paling krusial dalam menciptakan permukaan tanah yang sempurna adalah bagaimana komponen pemotong berinteraksi dengan sistem sensor digital. Memahami mekanisme gerak bodi dan optimalisasi teknologi grader blade leveling menjadi kunci utama bagi para praktisi lapangan untuk menghasilkan kerataan fondasi jalan yang lulus uji mutu secara konsisten.
Struktur dan Komponen Pergerakan Mekanis Bilah Pisau
Sistem kendali otomatis tidak akan bisa bekerja tanpa adanya struktur mekanis yang fleksibel namun tetap kokoh menahan beban tanah. Komponen fisik ini dirancang untuk menerima perintah digital secara instan dan mengubahnya menjadi gerakan koreksi di lapangan. Berikut adalah empat komponen mekanis utama yang mendukung fungsi grader blade leveling pada alat berat perataan.

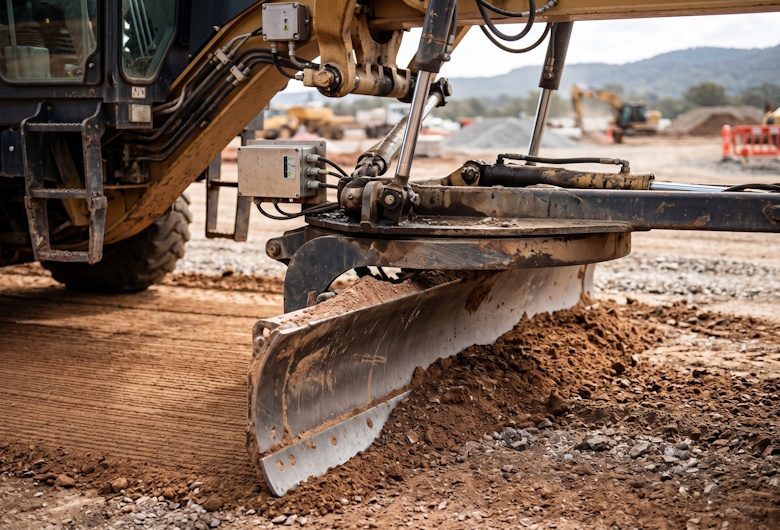

1. Rangka Lingkar Putar Besar (Circle Drive)
Komponen berbentuk roda gigi raksasa ini terletak di bawah kerangka utama alat berat dan berfungsi sebagai dudukan utama bilah pisau. Rangka lingkar ini memungkinkan pisau berputar hingga 360 derajat untuk menyesuaikan sudut pemotongan tanah secara horizontal. Fleksibilitas putaran ini sangat penting dalam sistem grader blade leveling untuk mengarahkan aliran buangan material urukan ke sisi yang tepat.
2. Silinder Hidraulik Pengangkat Sisi Kiri dan Kanan (Lift Cylinders)
Dua silinder hidraulik utama dipasang secara vertikal untuk mengontrol posisi tinggi rendahnya ujung bilah pisau di kedua sisi. Komponen ini menerima pasokan oli bertekanan tinggi secara independen dari katup pintar komputer untuk melakukan koreksi elevasi mikro. Gerakan naik turun yang sangat responsif ini menjaga posisi pisau tetap sejajar dengan garis referensi digital yang ditentukan.
3. Silinder Penggeser Bilah Pisau ke Samping (Sideshift Cylinder)
Komponen ini berfungsi untuk mendorong seluruh badan pisau keluar dari garis tengah rangka bodi secara horizontal ke arah kanan atau kiri. Mekanisme geser samping memudahkan alat berat melakukan perataan tanah di area yang sulit dijangkau seperti tepian parit atau lereng curam. Jangkauan pisau yang luas memastikan proses pembentukan tanah tetap presisi tanpa mengorbankan stabilitas traksi kendaraan.
4. Batang Penarik Utama Berbentuk Huruf T (Drawbar)
Kerangka kokoh ini menghubungkan bagian depan bodi alat berat langsung menuju pusat lingkar putar tempat pisau melekat. Batang penarik berfungsi menyalurkan tenaga dorong masif dari mesin utama menuju titik pemotongan tanah secara merata. Struktur ini dirancang khusus untuk meredam getaran ekstrem agar akurasi pembacaan sensor pada sistem grader blade leveling tetap stabil.
Jenis Sensor yang Mengendalikan Posisi Mekanis Pisau
Teknologi otomatisasi membutuhkan pasokan data orientasi yang akurat agar dapat menggerakkan komponen hidraulik dengan tepat. Jaringan sensor yang terpasang di berbagai sudut mekanis bertindak sebagai indra peraba digital bagi komputer kabin. Berikut adalah empat jenis sensor utama yang mengendalikan mekanisme perataan otomatis pada bilah pisau di lokasi proyek.
1. Sensor Kemiringan Silang Elektronik (Cross-Slope Sensor)
Sensor ini dipasang pada kerangka drawbar untuk mengukur sudut kemiringan lateral badan pisau terhadap garis horizontal bumi. Perangkat ini secara kontinu mendeteksi kemiringan bodi alat berat saat melintasi permukaan tanah yang tidak rata atau bergelombang. Data kemiringan silang digunakan komputer untuk menjaga sudut kemiringan badan jalan tetap konstan sesuai target desain.
2. Sensor Rotasi Posisi Lingkar Putar (Circle Rotation Sensor)
Komponen elektronik ini bertugas memantau sudut orientasi horizontal pisau terhadap arah laju pergerakan maju kendaraan. Informasi rotasi sangat krusial karena perubahan sudut putar pisau akan memengaruhi kalkulasi matematis dari tingkat kemiringan silang yang diterapkan. Sensor memastikan komputer selalu mengetahui posisi spasial pisau secara presisi setiap detik.
3. Sensor Kelandaian Memanjang (Mainframe Pitch Sensor)
Sensor ini diletakkan pada kerangka utama bodi untuk mendeteksi sudut anggukan atau kelandaian alat berat saat menanjak dan menurun. Data kelandaian memanjang membantu sistem membedakan antara pergerakan bodi akibat kontur alami lahan dengan pergerakan pisau yang sebenarnya. Pemisahan data ini mencegah terjadinya kesalahan pemotongan akibat guncangan kendaraan di lapangan.
4. Sensor Pelacak Ketinggian Sonic (Sonic Tracer)
Sensor eksternal ini memancarkan gelombang ultrasonik ke permukaan tanah atau tali panduan fisik yang dipasang di tepi area kerja. Jarak pantulan gelombang dihitung secara instan untuk melacak perubahan ketinggian elevasi tanah dasar secara real-time. Informasi jarak ini menjadi panduan bagi sistem grader blade leveling untuk mempertahankan ketinggian pisau secara statis.
Proses Sinkronisasi Kerja Antara Mekanik dan Sensor
Pencapaian presisi tinggi memerlukan koordinasi yang sempurna antara pembacaan data sensor digital dengan eksekusi gerakan hidraulik. Seluruh proses ini berlangsung dalam hitungan milidetik secara melingkar selama alat berat beroperasi aktif di lapangan. Berikut adalah empat tahapan sinkronisasi kerja mekanis pada sistem kontrol perataan otomatis.
1. Pembacaan Data Posisi Aktual Secara Kontinu
Ketika alat berat mulai bergerak maju, seluruh sensor yang terpasang langsung memancarkan data orientasi ruang ke komputer pusat. Sistem mengukur posisi elevasi, kemiringan silang, rotasi lingkar, dan kelandaian bodi secara bersamaan tanpa jeda waktu. Kumpulan data mentah ini menjadi gambaran digital mengenai kondisi riil komponen pisau di lapangan.
2. Komparasi Data Aktual dengan Model Desain Digital
Komputer kabin membandingkan data posisi aktual dari sensor dengan model rencana permukaan tiga dimensi yang telah dirancang tim Geometa. Sistem menganalisis secara matematis apakah posisi pisau saat itu terlalu tinggi, terlalu rendah, atau sudut kemiringannya menyimpang. Hasil komparasi menghasilkan nilai selisih yang harus segera dikoreksi secara mekanis.
3. Pengiriman Sinyal Perintah ke Katup Hidraulik Pintar
Jika ditemukan adanya deviasi dari model desain, komputer mengirimkan sinyal perintah elektrik menuju katup proporsional hidraulik. Arus listrik yang dikirim disesuaikan dengan besar kecilnya koreksi mekanis yang dibutuhkan oleh bilah pisau di lapangan. Katup kemudian membuka atau menutup jalur oli dengan tingkat presisi volume yang sangat ketat.
4. Eksekusi Gerakan Koreksi Kedudukan Bilah Pisau
Tekanan oli hidraulik segera menggerakkan silinder pengangkat untuk menaikkan atau menurunkan posisi ujung pisau sesuai instruksi. Gerakan koreksi mekanis ini mengembalikan posisi pisau ke jalur elevasi yang tepat sesuai batas toleransi desain yang diizinkan. Proses siklus ini berulang ribuan kali sepanjang jalur lintasan untuk menghasilkan kerataan yang konsisten.
Keuntungan Pemahaman Mekanis Bagi Efisiensi Konstruksi
Penguasaan terhadap interaksi antara mekanik dan sensor memberikan keuntungan besar bagi kelancaran operasional manajemen proyek. Penurunan tingkat kerusakan komponen dan optimalisasi hasil kerja meningkatkan daya saing perusahaan di industri konstruksi. Berikut adalah empat keuntungan utama dari pemahaman mekanis pada sistem kontrol otomatis.
1. Pencegahan Kerusakan Dini Komponen Hidraulik Alat Berat
Operator yang memahami mekanisme kerja otomatis tidak akan memaksa mesin bekerja melewati batas beban mekanis yang aman di lapangan. Sistem otomatisasi mengatur tekanan hidraulik secara lembut sehingga menghindari entakan keras yang dapat merusak segel silinder oli. Usia pakai komponen mekanis utama pada armada menjadi jauh lebih panjang dan awet.
2. Kemudahan Kalibrasi Ulang Perangkat Sebelum Operasi
Pemahaman tentang titik ikat sensor memudahkan tim teknis melakukan penyelarasan posisi pisau secara cepat sebelum proyek dimulai. Proses kalibrasi harian menjadi lebih terukur karena operator mengetahui komponen mana saja yang memengaruhi akurasi pembacaan digital. Waktu tunggu persiapan alat berat di lokasi kerja dapat dipangkas secara signifikan.
3. Deteksi Dini Gangguan Fungsi Sensor Melalui Gerakan Mekanis
Operator berpengalaman dapat langsung merasakan adanya anomali jika gerakan otomatis pisau terasa kasar atau lambat merespons. Indikasi kegagalan pembacaan data sensor dapat diidentifikasi lebih awal sebelum merusak hasil perataan tanah dasar. Tindakan perbaikan atau pembersihan sensor dapat segera dilakukan untuk menghindari kerja ulang.
4. Optimalisasi Konsumsi Bahan Bakar Sepanjang Jam Kerja
Interaksi mekanis yang halus dan presisi mengurangi beban kerja mesin utama dalam memotong lapisan tanah yang keras. Kendali otomatis pada sistem grader blade leveling memastikan pisau hanya memotong material sesuai volume yang diperlukan tanpa lintasan berlebih. Penghematan energi ini menurunkan biaya operasional pembelian bahan bakar minyak secara drastis.
Kesimpulan
Geometa menegaskan bahwa pemahaman mendalam tentang interaksi mekanis merupakan fondasi utama keberhasilan sistem otomatisasi lapangan. Komponen pergerakan mekanis meliputi rangka lingkar putar, silinder hidraulik pengangkat, silinder penggeser samping, dan batang penarik utama berbentuk huruf T. Jenis sensor pengendali terdiri dari sensor kemiringan silang, sensor rotasi lingkar, sensor kelandaian memanjang, serta sensor pelacak ketinggian sonic. Sinkronisasi kerja terwujud melalui tahapan pembacaan data posisi, komparasi model desain, pengiriman sinyal perintah, dan eksekusi gerakan koreksi bilah pisau. Dengan penguasaan aspek ini, kontraktor memperoleh keuntungan berupa pencegahan kerusakan hidraulik, kemudahan kalibrasi ulang, deteksi dini gangguan fungsi, serta optimalisasi konsumsi bahan bakar.
