Pemetaan yang akurat sangat krusial dalam proyek konstruksi, pertambangan, dan infrastruktur, sehingga teknologi 3D Slam Laser Scanner kini menjadi kebutuhan utama untuk memperoleh data spasial yang presisi. Salah satu teknologi inovatif adalah 3D Slam Laser Scanner yang mampu memindai area kompleks secara tiga dimensi tanpa bergantung penuh pada sinyal GNSS. Artikel ini akan membahas tuntas cara kerja, keunggulan, serta berbagai penerapan teknologi 3D Slam Laser Scanner di lapangan.
Apa Itu 3D Slam Laser Scanner?

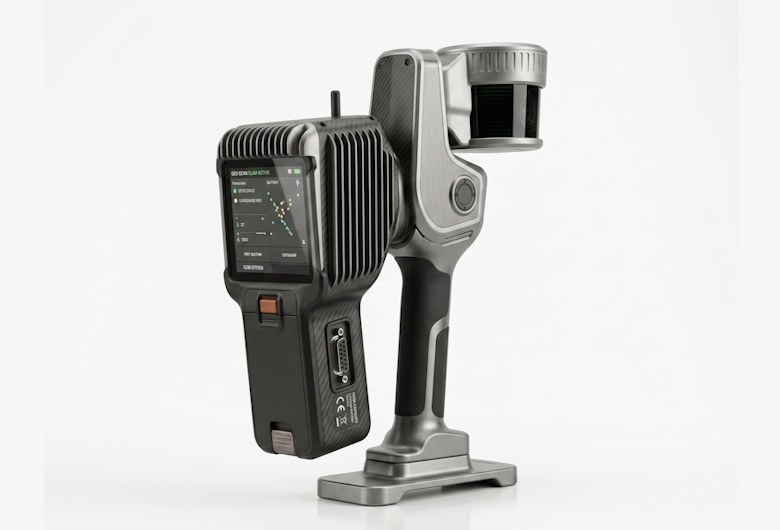

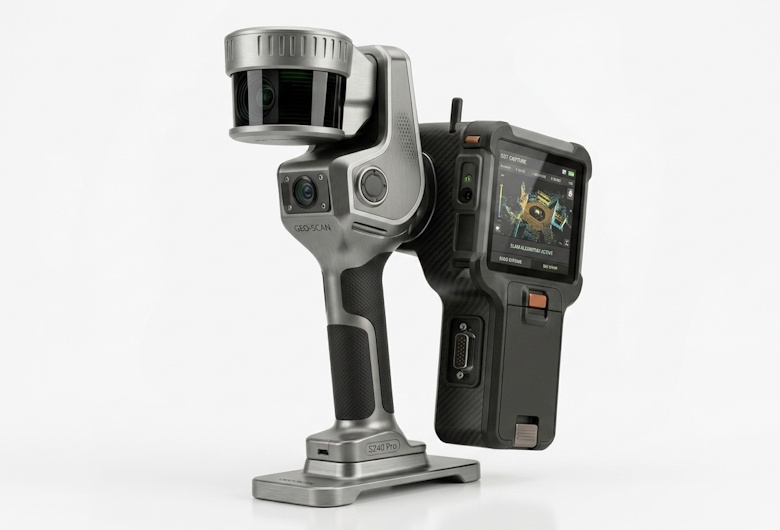

3D Slam Laser Scanner adalah perangkat pemetaan tiga dimensi yang memanfaatkan teknologi Simultaneous Localization and Mapping (SLAM) untuk memindai lingkungan sekaligus menentukan posisi alat secara real-time. Berbeda dengan metode survei konvensional yang bergantung pada titik kontrol atau GPS secara terus-menerus, teknologi 3D Slam Laser Scanner memungkinkan scanner membangun peta sambil menghitung posisi pergerakannya.
Perangkat ini menggunakan sensor laser (LiDAR) yang memancarkan ribuan hingga jutaan sinar laser setiap detik. Pantulan sinar tersebut kemudian diolah menjadi kumpulan titik atau point cloud yang merepresentasikan bentuk objek secara tiga dimensi. Karena dapat bekerja secara dinamis, operator hanya perlu berjalan mengikuti area yang akan dipetakan. Hasil pemindaian kemudian diproses menjadi model 3D dengan tingkat detail yang sangat tinggi.
Bagaimana Cara Kerja 3D Slam Laser Scanner?
Secara umum, proses kerja 3D Slam Laser Scanner terdiri dari beberapa tahapan berikut.
1. Melakukan Pemindaian Menggunakan Sensor LiDAR: Scanner memancarkan sinar laser ke berbagai arah. Ketika sinar mengenai objek, pantulan akan kembali ke sensor sehingga jarak setiap titik dapat dihitung secara akurat.
2. Menentukan Posisi Secara Real-Time: Algoritma SLAM akan terus menghitung posisi alat berdasarkan data hasil pemindaian. Sistem ini memungkinkan alat mengetahui lokasi tanpa harus selalu memperoleh sinyal satelit.
3. Membangun Point Cloud: Setiap titik hasil pemindaian digabungkan menjadi kumpulan data tiga dimensi atau point cloud yang menggambarkan bentuk lingkungan secara lengkap.
4. Data point cloud dapat diolah menggunakan software pemetaan untuk menghasilkan:
- Model 3D
- Digital Twin
- Kontur permukaan
- Mesh model
- Orthophoto
- Digital Elevation Model (DEM)
- Building Information Modeling (BIM)
Baca Juga: Jasa Levelling Survey untuk Proyek Konstruksi: Pastikan Akurasi Ketinggian Lahan dengan Geometa
Keunggulan 3D Slam Laser Scanner Dibanding Metode Konvensional
Teknologi 3D Slam Laser Scanner menawarkan berbagai kelebihan dibandingkan metode survei tradisional.
1. Proses Akuisisi Data Lebih Cepat: Operator cukup berjalan menyusuri area pemetaan tanpa perlu melakukan pengukuran titik demi titik. Hal ini mampu menghemat waktu survei secara signifikan, terutama pada area yang luas.
2. Tetap Berfungsi di Area Tanpa Sinyal GNSS: Salah satu keunggulan utama Slam Laser Scanner adalah kemampuannya bekerja di lokasi yang tidak memiliki akses GPS, seperti:
- Terowongan
- Gedung bertingkat
- Basement
- Area industri
- Hutan lebat
- Tambang bawah tanah
3. Menghasilkan Data Beresolusi Tinggi: Teknologi LiDAR mampu menangkap jutaan titik sehingga menghasilkan model tiga dimensi yang sangat detail. Detail tersebut memudahkan proses analisis maupun dokumentasi proyek.
4. Meminimalkan Human Error: Sebagian besar proses dilakukan secara otomatis oleh sistem. Risiko kesalahan akibat pengukuran manual menjadi jauh lebih kecil dibandingkan metode konvensional.
5. Fleksibel Digunakan pada Berbagai Medan: Scanner dapat digunakan di medan yang sempit, kompleks, maupun memiliki banyak hambatan tanpa memerlukan pemasangan alat ukur dalam jumlah banyak.
Baca Juga: Cara Menggunakan Laser Receiver Leveling pada Grader untuk Mendapatkan Elevasi Akurat
Penerapan 3D Slam Laser Scanner pada Proyek Konstruksi
Industri konstruksi banyak memanfaatkan Slam Laser Scanner untuk mempercepat survei hingga monitoring proyek. Hasil pemindaian yang detail ini juga sangat membantu efektivitas koordinasi antar tim.
1. Survei Kondisi Existing
Sebelum pembangunan dimulai, kondisi lapangan perlu didokumentasikan secara akurat sebagai dasar perencanaan. Slam Laser Scanner mampu memindai area secara cepat dan menghasilkan model tiga dimensi yang detail. Data tersebut membantu proses desain, perhitungan volume, serta evaluasi kondisi existing dengan lebih efisien.
2. Monitoring Progress Pekerjaan
Pemindaian secara berkala memudahkan tim proyek membandingkan kondisi aktual dengan desain yang telah direncanakan. Perubahan maupun penyimpangan pekerjaan dapat diketahui lebih cepat sehingga tindakan korektif bisa segera dilakukan. Cara ini membantu menjaga kualitas sekaligus mengurangi risiko keterlambatan proyek.
3. Pembuatan Model BIM
Hasil pemindaian 3D Slam Laser Scanner dapat diintegrasikan ke dalam Building Information Modeling (BIM). Model digital yang dihasilkan memiliki tingkat akurasi tinggi karena sesuai dengan kondisi lapangan. Integrasi tersebut mempermudah koordinasi desain, pelaksanaan konstruksi, hingga pengelolaan aset.
Baca Juga: Geometa Penyedia Jasa Pemetaan 3D SLAM Laser Scanner Terpercaya di Indonesia
Penggunaan 3D Slam Laser Scanner pada Industri Pertambangan
Medan pertambangan yang kompleks dan sulit diakses dapat disurvei secara efisien dan akurat menggunakan 3D Slam Laser Scanner. Teknologi 3D Slam Laser Scanner juga meningkatkan keselamatan kerja berkat durasi operasional lapangan yang jauh lebih singkat.
1. Pemetaan Tambang Terbuka
Pada tambang terbuka, 3D Slam Laser Scanner digunakan untuk memetakan kontur lahan dengan cepat dan detail. Data hasil pemindaian mendukung perhitungan volume material, perencanaan pit, serta monitoring perubahan area tambang. Proses survei menjadi lebih efisien dibandingkan metode konvensional.
2. Survei Tambang Bawah Tanah
Teknologi 3D Slam Laser Scanner memungkinkan scanner tetap bekerja meskipun berada di area tanpa sinyal GNSS, seperti terowongan tambang. Hasil pemindaian memberikan gambaran kondisi lorong secara tiga dimensi dengan tingkat detail yang tinggi. Data tersebut bermanfaat untuk inspeksi, dokumentasi, dan evaluasi area penambangan.
3. Perhitungan Stockpile
3D Slam Laser Scanner juga digunakan untuk menghitung volume stockpile batubara, mineral, maupun material lainnya. Proses pengukuran berlangsung lebih cepat dengan hasil yang lebih akurat dibandingkan metode manual. Informasi tersebut mendukung pengelolaan stok dan pelaporan produksi.
Baca Juga: Geometa Jasa Pemetaan Batimetri: Data Kedalaman Akurat untuk Pelabuhan, Dermaga, dan Reklamasi
Pemanfaatan pada Proyek Infrastruktur
Selain konstruksi dan pertambangan, 3D Slam Laser Scanner kini luas diterapkan pada proyek infrastruktur. Kecepatan dan detail pemindaiannya meningkatkan efisiensi survei, sekaligus mempermudah perencanaan, inspeksi, hingga pengelolaan aset.
1. Jalan Raya dan Jalan Tol
Pada proyek jalan raya maupun jalan tol, 3D Slam Laser Scanner membantu mendokumentasikan kondisi existing secara menyeluruh. Data hasil pemindaian digunakan untuk perencanaan pelebaran jalan, evaluasi kerusakan, hingga perhitungan volume pekerjaan. Proses survei pun menjadi lebih cepat dan efisien.
2. Jalur Kereta Api
Teknologi 3D Slam Laser Scanner dimanfaatkan untuk memetakan jalur rel, area stasiun, serta fasilitas pendukung lainnya. Model tiga dimensi yang dihasilkan memudahkan proses inspeksi maupun perencanaan pengembangan jalur. Data yang akurat juga membantu pengelolaan aset perkeretaapian.
3. Jembatan
Pemindaian jembatan menghasilkan model tiga dimensi yang dapat digunakan untuk mengevaluasi kondisi struktur. Perubahan bentuk maupun potensi kerusakan lebih mudah diidentifikasi melalui data tersebut. Hasilnya mendukung proses inspeksi dan pemeliharaan secara berkala.
4. Bandara dan Pelabuhan
Bandara dan pelabuhan memerlukan pemetaan yang cepat karena memiliki aktivitas operasional yang tinggi. 3D Slam Laser Scanner mampu mendokumentasikan area luas dalam waktu yang relatif singkat. Data hasil pemindaian dapat dimanfaatkan untuk pengembangan fasilitas maupun manajemen aset.
Baca Juga: Geometa Jasa Survey GPS RTK untuk Sertifikasi Tanah, Pemetaan Kawasan, dan Proyek Infrastruktur
Hal yang Perlu Dipertimbangkan Sebelum Menggunakan 3D Slam Laser Scanner
Agar hasil pemetaan optimal, terdapat beberapa faktor yang perlu diperhatikan.
1. Tingkat Akurasi yang Dibutuhkan: Setiap proyek memiliki kebutuhan akurasi yang berbeda. Pemilihan perangkat perlu disesuaikan dengan spesifikasi pekerjaan.
2. Luas Area Survei: Semakin luas area yang dipetakan, semakin penting memilih scanner dengan daya tahan baterai dan kapasitas penyimpanan yang memadai.
3. Software Pengolahan Data: Hasil pemindaian biasanya memerlukan proses pasca-pengolahan menggunakan software khusus. Oleh karena itu, kompatibilitas perangkat lunak juga perlu menjadi pertimbangan.
4. Pengalaman Operator: Walaupun proses pemindaian relatif mudah, operator tetap memerlukan pemahaman mengenai teknik scanning, jalur pemindaian, hingga proses pengolahan point cloud agar kualitas data tetap optimal.
Baca Juga: Layanan Survey GPS RTK untuk Pemetaan Lahan Perkebunan, Pertambangan, dan Kawasan Industri
Kesimpulan
3D Slam Laser Scanner merupakan teknologi pemetaan modern yang mampu menghasilkan data tiga dimensi secara cepat, akurat, dan efisien melalui kombinasi sensor LiDAR dan algoritma SLAM. Kemampuannya bekerja pada area tanpa sinyal GNSS menjadikannya pilihan ideal untuk berbagai kondisi lapangan yang menantang, mulai dari gedung bertingkat hingga tambang bawah tanah.
Berbagai sektor seperti konstruksi, pertambangan, dan infrastruktur telah memanfaatkan teknologi ini untuk survei existing, monitoring proyek, perhitungan volume, hingga pembuatan model BIM dan Digital Twin. Dengan keunggulan tersebut, 3D Slam Laser Scanner menjadi salah satu solusi penting dalam mendukung proses pemetaan yang lebih modern, cepat, dan akurat sesuai kebutuhan proyek masa kini.
