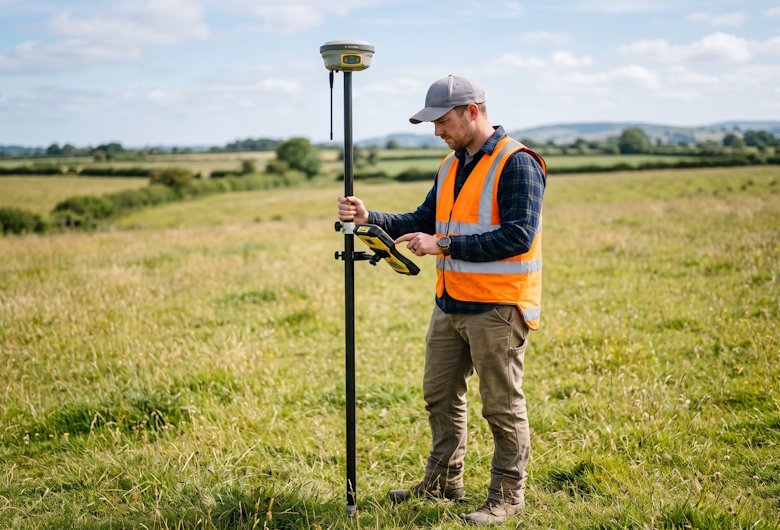

Kegiatan pemetaan geospasial di lapangan sering kali dihadapkan pada tantangan kondisi medan yang sulit dan penuh halangan fisik. Penggunaan instrumen penentuan posisi satelit konvensional mengharuskan jalon (pole) receiver berada dalam posisi tegak lurus sempurna agar koordinat yang terekam tetap akurat. Kehadiran teknologi GNSS dengan IMU (Inertial Measurement Unit) menjadi terobosan penting yang mengintegrasikan sensor inersia ke dalam sistem penerima satelit. Kombinasi ini memungkinkan proses pengukuran tetap presisi tinggi meskipun jalon dalam posisi miring, sehingga meningkatkan kecepatan dan efisiensi kerja pemetaan secara signifikan.
Komparasi Metode Pengukuran Terestrial di Lapangan
Pemilihan teknologi pengukuran berbanding lurus dengan fleksibilitas dan kecepatan akuisisi data spasial di area proyek. Perbandingan antara metode konvensional dan sistem berbasis sensor inersia memperlihatkan efisiensi operasional yang dihasilkan di lokasi pemetaan.
1. Pengukuran Konvensional dengan Nivo Gelembung
Penggunaan receiver satelit standar mengandalkan nivo gelembung fisik pada jalon untuk memastikan tegak lurusnya alat. Surveyor harus meluangkan waktu beberapa detik di setiap titik hanya untuk menyeimbangkan posisi gelembung di tengah lingkaran. Proses penyetelan nivo yang berulang ini memperlambat pergerakan pengukuran, terutama pada area dengan kontur tanah yang tidak rata.
2. Keterbatasan Pengukuran pada Titik Terhalang dan Sulit Dijangkau
Metode standar sulit diterapkan ketika titik sudut bangunan, dasar parit, atau area di bawah celah tebing harus diukur. Posisi jalon yang terhalang tidak dapat ditegakkan secara sempurna tanpa menggeser ujung tip dari objek target. Keterbatasan fisik ini sering kali memaksa surveyor menggunakan estimasi manual yang rentan terhadap penyimpangan koordinat.
3. Pengukuran Dinamis Berbasis GNSS dengan IMU
Integrasi sensor inersia memungkinkan alat mengkalkulasi sudut kemiringan dan arah orientasi jalon secara otomatis dan real-time. Posisi koordinat di ujung bawah jalon tetap terhitung secara presisi hingga tingkat milimeter meskipun receiver berada dalam posisi miring. Kecepatan perekaman titik meningkat drastis karena tidak ada waktu yang terbuang untuk menyelaraskan nivo.
4. Dampak Pemilihan Teknologi terhadap Produktivitas Kerja
Peralihan ke sistem kompensasi kemiringan berbasis inersia mampu memotong durasi pengukuran lapangan hingga lebih dari tiga puluh persen. Surveyor dapat bergerak bebas dari satu titik ke titik lain tanpa terhambat oleh proses penyetelan posisi alat yang kaku. Efisiensi ini secara langsung meningkatkan jumlah perekaman titik harian dan mempercepat penyelesaian proyek.
Baca Juga: GNSS RTK: Cara Kerja, Fungsi, dan Penggunaannya untuk Survey Presisi
Fungsi Utama Sensor IMU pada Alat Penerima GNSS
Sensor inersia yang terpasang di dalam unit penerima sinyal bekerja secara kontinu untuk mengukur perubahan gerak dan orientasi alat. Fungsi teknis ini menjaga ketelitian data spasial pada berbagai variasi posisi jalon di lapangan.
1. Kompensasi Kemiringan Jalon secara Otomatis (Tilt Compensation)
Fungsi utama sensor ini adalah menghitung besarnya sudut kemiringan jalon dan secara otomatis mengoreksi pergeseran posisi koordinat pada ujung tip. Algoritma internal mengomputasi koordinat aktual di permukaan tanah berdasarkan vektor kemiringan receiver. Hasil pengukuran tetap presisi tinggi tanpa terpengaruh oleh sudut kemiringan alat.
2. Bebas dari Gangguan Magnetik Lingkungan (Immunity to Magnetic Interference)
Sensor IMU berbasis teknologi kine-Inersia tidak mengandalkan kompas magnetik untuk menentukan arah orientasi kemiringan. Sistem ini tidak terpengaruh oleh keberadaan benda-benda logam, struktur besi beton, kawat listrik tegangan tinggi, atau kendaraan di sekitar area survei. Pengukuran dapat dilakukan secara stabil di lingkungan industri maupun perkotaan yang padat.
3. Tanpa Perlu Proses Kalibrasi yang Rumit
Sistem GNSS dengan IMU modern dirancang untuk dapat langsung digunakan segera setelah alat dinyalakan dan mendapatkan status posisi terikat (fix solution). Surveyor cukup menggerakkan jalon secara perlahan untuk mengaktifkan fungsi kompensasi kemiringan tanpa prosedur kalibrasi angka delapan yang memakan waktu. Kesiapan alat yang cepat mendukung kelancaran operasional di lokasi survei.
4. Pelacakan Orientasi Posisi secara Real-Time
Sensor accelerometer dan gyroscope di dalam unit merekam perubahan akselerasi dan kecepatan sudut secara terus-menerus. Perekaman data gerakan yang cepat memastikan koreksi koordinat dilakukan secara langsung saat jalon menyentuh target pengukuran. Transisi antar-titik berlangsung secara halus dan responsif.
Baca Juga: Training FJDynamics Indonesia untuk Penggunaan SLAM Laser Scanner dan GNSS
Keuntungan Operasional Penggunaan GNSS dengan IMU di Lapangan
Penerapan teknologi penentuan posisi terintegrasi ini memberikan berbagai manfaat praktis yang mendukung efisiensi biaya dan keselamatan kerja tim surveyor. Keunggulan teknis ini menjadi alasan utama pengadopsian sistem inersia pada proyek pemetaan modern.
1. Peningkatan Kecepatan dan Jumlah Perekaman Titik
Peniadaan proses penyeimbangan nivo gelembung mempercepat durasi tinggal di setiap titik pengukuran secara signifikan. Surveyor hanya perlu menempelkan ujung jalon ke objek target dan langsung menyimpan data koordinat secara instan. Fluks pekerjaan harian dapat meningkat dua kali lipat dibandingkan metode pengukuran standar.
2. Kemudahan Akses Pengukuran pada Objek Berbahaya dan Sulit
Area seperti tepi saluran air yang dalam, tumpukan material yang tidak stabil, atau batas dinding gedung tinggi dapat diukur dari jarak aman dengan memiringkan jalon. Penggunaan sistem GNSS dengan IMU menjaga keselamatan personel survei dari risiko terjatuh atau tertimpa material di area kerja ekstrem. Fleksibilitas ini mempermudah pencakupan area pemetaan yang rumit.
3. Kemudahan Proses Penentuan Titik Stakeout Konstruksi
Pada pekerjaan stakeout, posisi titik target konstruksi dapat ditemukan dengan lebih mudah karena surveyor tidak perlu menahan jalon secara tegak lurus saat mencari koordinat. Tampilan layar kontroler memberikan petunjuk navigasi yang presisi sesuai posisi ujung jalon di tanah. Pekerjaan pemancangan titik as bangunan dapat diselesaikan secara lebih intuitif dan efisien.
4. Pengurangan Kelelahan Fisik Personel Survei
Proses kerja yang lebih fleksibel tanpa keharusan membungkuk untuk melihat gelembung nivo mengurangi beban fisik surveyor sepanjang hari kerja. Pengurangan kelelahan fisik menjaga konsentrasi dan ketelitian kerja personel tetap optimal dari awal hingga akhir shift. Lingkungan kerja menjadi lebih kondusif dan produktif.
Baca Juga: Jual GNSS V1T FJDynamics untuk Survey dan Pemetaan Berakurasi Tinggi
Aplikasi Penggunaan Sistem IMU Terintegrasi di Berbagai Sektor
Sistem penentuan posisi presisi tinggi berteknologi inersia dimanfaatkan secara luas oleh berbagai industri yang membutuhkan akuisisi data spasial cepat dan akurat.
1. Survei Kadastral dan Pemetaan Batas Tanah
Pada area pemukiman padat, titik batas tanah sering kali berada tepat di sudut tembok rumah atau di bawah atap bangunan. Penggunaan GNSS dengan IMU memudahkan penjangkauan titik batas tersebut tanpa terhalang oleh struktur fisik di sekitarnya. Kepastian posisi batas tanah dapat diperoleh secara akurat untuk kebutuhan sertifikasi.
2. Proyek Rekayasa Konstruksi dan Infrastruktur Jalan
Pekerjaan pemetaan kontur jalan, pengukuran saluran drainase, dan pemantauan elevasi galian tanah membutuhkan mobilitas tinggi di sepanjang jalur proyek. Kecepatan sistem kompensasi kemiringan mempermudah penyusunan model digital permukaan tanah secara detail dan presisi. Pengawasan kualitas pengerjaan konstruksi dapat dilakukan secara berkala.
3. Operasional Pemetaan di Area Pertambangan
Kondisi medan tambang yang terjal dengan lalu lintas alat berat membutuhkan peralatan pengukuran yang responsif dan aman. Surveyor dapat mengukur elevasi lereng galian atau tumpukan hasil tambang tanpa harus berdiri di posisi yang membahayakan keselamatan. Data volume galian dapat dihitung secara tepat berdasarkan sampel titik yang melimpah.
4. Pemetaan Jaringan Utilitas Perkotaan
Pengukuran posisi pipa, kabel bawah tanah, dan manhole di sepanjang jalan raya menuntut waktu pengamatan yang singkat untuk menghindari gangguan lalu lintas. Penggunaan instrumen presisi berteknologi inersia memungkinkan perekaman data utilitas dilakukan secara cepat di pinggir jalan. Alur kerja pemetaan infrastruktur kota menjadi lebih lancar dan teratur.
Kesimpulan
Pengadopsian teknologi GNSS dengan IMU merupakan langkah maju dalam meningkatkan efisiensi dan fleksibilitas kegiatan survei pemetaan di lapangan. Keunggulan fitur kompensasi kemiringan otomatis mengeliminasi keharusan penyeimbangan nivo gelembung yang memakan waktu, mempermudah penjangkauan titik-titik sulit, serta meningkatkan keselamatan kerja surveyor. Melalui integrasi sensor inersia yang bebas gangguan magnetik dan tanpa perlu kalibrasi rumit, pengelola proyek dapat mengoptimalkan produktivitas harian, mengurangi pemborosan waktu operasional, serta menjaga standar ketelitian data spasial hingga tingkat milimeter secara berkelanjutan.
