Proses dokumentasi dan pemetaan kondisi eksisting merupakan tahap krusial dalam perencanaan rekayasa konstruksi, arsitektur, serta pemeliharaan aset industri. Tantangan terbesar dalam pemetaan tradisional terletak pada keterbatasan waktu, risiko keselamatan kerja, serta ketidaklengkapan data titik fisik yang terekam. Kehadiran alat survey 3D menjadi solusi modern yang mampu mengubah paradigma pengukuran fisik dengan menyajikan representasi digital tiga dimensi secara presisi, komprehensif, dan jauh lebih cepat.
Perbandingan Kebutuhan Pengukuran Konvensional dan Teknologi 3D Scanning
Pendekatan metode pemetaan menentukan kualitas data spasial, efisiensi operasional, serta alokasi anggaran dalam pelaksanaan proyek rekayasa.
1. Proses Akuisisi Data Titik demi Titik pada Metode Konvensional
Pengukuran topografi dan struktur menggunakan instrumen konvensional seperti total station atau waterpas berpatokan pada perekaman titik per titik secara manual. Surveyor harus menentukan target secara diskrit satu per satu di lapangan. Metode ini membutuhkan waktu pengamatan yang cukup panjang serta berisiko melewatkan detail geometri penting yang tidak sempat terukur.
2. Efisiensi Pengumpulan Data Massal Menggunakan Laser Scanning
Penggunaan teknologi 3D laser scanner memungkinkan penangkapan ribuan hingga jutaan titik koordinat spasial dalam hitungan detik. Seluruh permukaan objek yang berada dalam jangkauan pancaran laser akan terekam secara otomatis membentuk awan titik (point cloud). Kecepatan akuisisi data ini memotong durasi kerja lapangan secara drastis dibandingkan metode manual.
3. Aksesibilitas dan Kepraktisan Pemetaan Melalui Teknologi SLAM
Inovasi Simultaneous Localization and Mapping (SLAM) pada unit alat survey 3D bergerak (mobile scanner) memungkinkan proses pemetaan dilakukan sambil berjalan. Sensor inersia dan laser yang terintegrasi secara simultan memetakan lingkungan sekitar tanpa perlu memindahkan tripod berulang kali. Keunggulan ini sangat efektif untuk pemetaan koridor, area tertutup, maupun struktur bangunan yang kompleks.
4. Tingkat Kelengkapan Data dan Dokumentasi Digital Eksisting
Data hasil pengukuran konvensional umumnya menghasilkan sketsa dua dimensi dengan jumlah sampel titik terbatas. Sebaliknya, pemanfaatan alat survey 3D menyajikan model digital eksisting yang mencakup seluruh variabel bentuk, ukuran, dan posisi objek secara holistik. Dokumentasi digital ini mengurangi potensi kesalahan asumsi saat proses perencanaan desain ulang.
Baca Juga: Butuh Alat Survey untuk Proyek? Geometa Jual Alat Survey Original dan Bergaransi
Komponen Teknologi dan Jenis Alat Survey 3D di Industri
Keanekaragaman varian instrumen pemetaan tiga dimensi disesuaikan dengan kebutuhan akurasi, cakupan area, dan kondisi medan di lapangan.

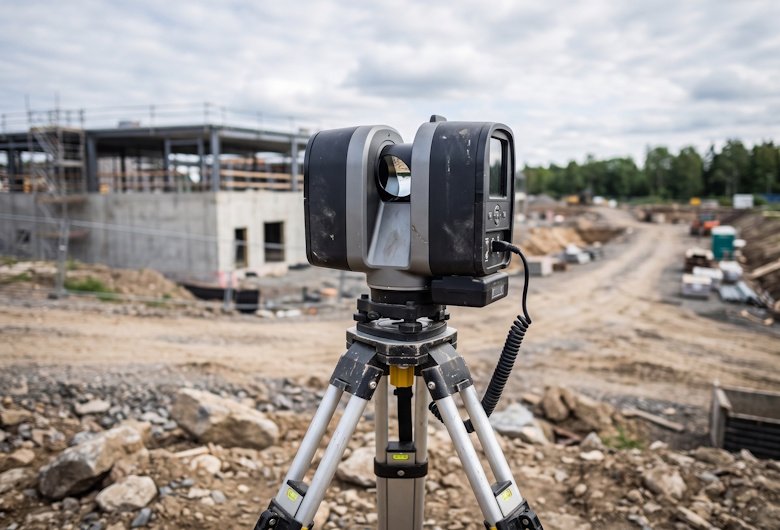

1. Terrestrial Laser Scanner (TLS) untuk Presisi Tinggi
Terrestrial Laser Scanner merupakan jenis instrumen statis yang ditempatkan pada tripod untuk menghasilkan tingkat akurasi hingga skala sub-milimeter. Alat ini sangat ideal digunakan pada pemetaan struktur jembatan, fasad bangunan bersejarah, atau fabrikasi komponen industri yang membutuhkan ketelitian tinggi.
2. Mobile Laser Scanner (MLS) Berbasis Teknologi SLAM
Instrumen pemetaan bergerak berbasis SLAM menyajikan fleksibilitas tinggi untuk area yang luas dan dinamis. Pengguna dapat membawa perangkat ini dengan digenggam (handheld), dipasang pada ransel, atau diintegrasikan pada kendaraan untuk memetakan fasilitas pabrik, lorong pertambangan, dan jaringan jalan kota secara efisien.
3. Airborne Laser Scanner (LiDAR Drone) untuk Area Luas
Pemasangan sensor LiDAR pada wahana udara nirawak (drone) memungkinkan pemetaan topografi permukaan tanah pada cakupan wilayah yang sangat luas. Sinyal laser airborne mampu menembus celah vegetasi lebat untuk menghasilkan model elevasi digital permukaan tanah yang akurat.
4. Perangkat Lunak Pengolahan Awan Titik (Point Cloud Processing)
Hasil mentah dari alat survey 3D berupa kumpulan data awan titik diproses melalui perangkat lunak khusus untuk pembersihan data, pendaftaran scan (registration), dan pemodelan. Data ini kemudian diubah menjadi model Building Information Modeling (BIM) atau CAD 3D yang siap digunakan oleh tim desainer.
Baca Juga: Alat Survey Terlengkap untuk Kebutuhan Proyek Konstruksi dan Pemetaan
Manfaat Penerapan Teknologi Pemetaan 3D bagi Sektor Industri
Pengadopsian teknologi perekaman tiga dimensi memberikan nilai tambah nyata terhadap produktivitas dan alokasi sumber daya perusahaan.
1. Reduksi Waktu Kerja Lapangan dan Biaya Operasional
Kecepatan tinggi dalam akuisisi data meminimalkan waktu tinggal tim pemetaan di lokasi proyek. Pengurangan durasi fieldwork secara langsung menekan biaya akomodasi, penggunaan alat, dan alokasi sumber daya manusia, sekaligus mempercepat jadwal pelaksanaan tahap perencanaan proyek.
2. Peningkatan Keselamatan Kerja di Area Berbahaya
Pemetaan pada fasilitas industri berisiko tinggi seperti pabrik kimia, area lereng terjal, atau struktur yang tidak stabil dapat dilakukan dari jarak aman. Jangkauan pemindaian laser yang jauh menghilangkan keharusan personel untuk memanjat atau mendekati objek yang membahayakan keselamatan.
3. Eliminasi Risiko Pengukuran Ulang (Re-Survey)
Kelengkapan data awan titik yang merekam seluruh lingkungan secara menyeluruh memastikan tidak ada detail yang terlewatkan. Jika membutuhkan dimensi atau informasi posisi objek tertentu di kemudian hari, analisis dapat dilakukan langsung dari data point cloud di kantor tanpa perlu kembali ke lapangan.
4. Kemudahan Integrasi ke Ekosistem BIM dan Digital Twin
Data hasil dari alat survey 3D menjadi fondasi utama dalam pembentukan model As-Built digital yang presisi. Integrasi data ini ke dalam sistem BIM atau Digital Twin mempermudah manajemen fasilitas, perencanaan pemeliharaan berkala, serta identifikasi potensi benturan (clash detection) sebelum proses rekonstruksi dimulai.
Baca Juga: Jual SLAM Laser Scanner FJDynamics untuk Pemetaan 3D Indoor dan Outdoor
Kesimpulan
Pemanfaatan alat survey 3D merupakan langkah transformasi strategis dalam mempercepat pemetaan kondisi eksisting secara presisi dan efisien. Perbandingan antara metode konvensional dan teknologi 3D scanning memperlihatkan keunggulan signifikan dari segi kecepatan akuisisi data, kelengkapan informasi geospasial, serta peningkatan keselamatan kerja di lapangan. Melalui penerapan instrumen berbasis terrestrial scanner maupun SLAM yang tepat, berbagai sektor industri dapat mengoptimalkan alur kerja pemetaan, meminimalkan risiko kesalahan desain, dan membangun fondasi digital yang kuat untuk keberlanjutan proyek rekayasa modern.
